产品详情

SF108G 水性转锈防护剂产品说明书

一、产品特性：

本防护剂针对钢材表面处理，免除锈环节，可经涂刷将锈层转化为防锈层，并

在转化层上以高分子聚合物成膜加以封闭，自然转化成膜速度快，初期耐水佳，

与各类油漆、水性漆配套优异，耐蚀性提升明显，可作为底漆，直接喷涂面漆，

结合力好。本品可适用全新钢材和返修工件（旧漆翻新），本品为水性配方，

无臭味、无刺激气味，使用安全便捷。

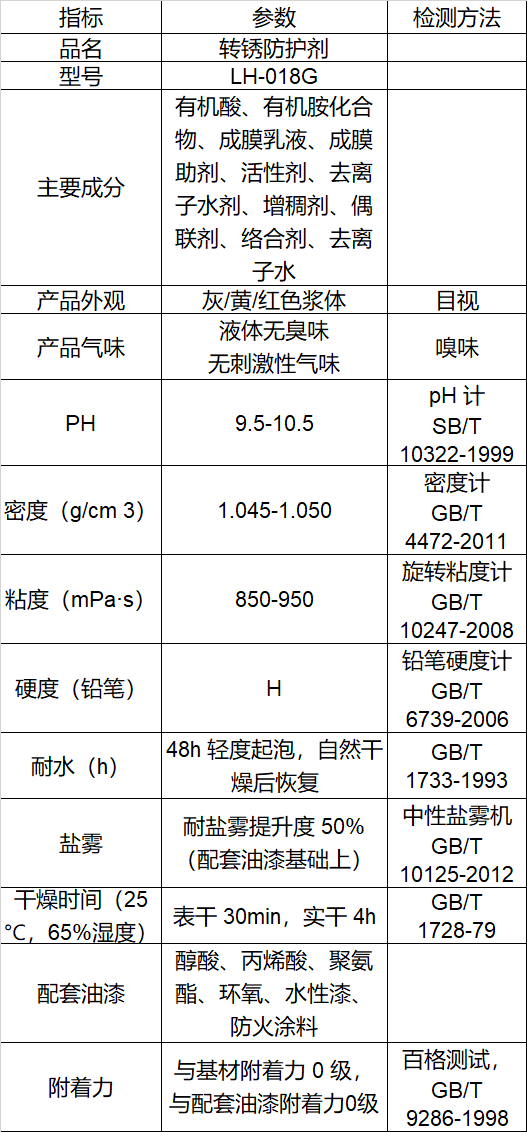

产品参数：

二、 使用方法：

1、 刷涂：

使用前将本品均匀搅拌至色泽一致，将工件表面松动的锈层、旧漆层以

及灰尘等杂质清除干净，确保基材干净无水分及污染物，用毛刷将本品

均匀刷涂于工件表面，自然干燥，干燥期间禁止触碰及遇水，否则成膜

质量会受影响；自然干燥 3-4h，指腹轻划表面无湿滑、黏连感即成膜

完毕，可进入下一步涂装施工；油性漆可在表干后进行涂装，浅色水性

漆如白色，需在自然干燥 3h 后涂装以避免透色现象。

2、喷涂：

使用前将本品均匀搅拌至色泽一致，将工件表面松动的锈层、旧漆层以

及灰尘等杂质清除干净，确保基材干净无水分及污染物，用喷枪（建议

口径 2.0mm 及以上）将本品均匀喷涂于工件表面，自然干燥，干燥期

间禁止触碰及遇水，否则成膜质量会受影响；自然干燥 3-4h，指腹轻

划表面无湿滑、黏连感即成膜完毕，可进入下一步涂装施工；油性漆可

在表干后进行涂装，浅色水性漆如白色，需在自然干燥 3h 后涂装以避

免透色现象

三、注意事项：

1、本品可用水稀释，最高加水不得超过 10%，否则影响成膜效果；2、涂刷时

应均匀且避免过厚涂刷，避免干燥度不足引起后段涂装缺陷；3、本品所示干

燥时间均为理论环境数据，如施工现场温度、湿度与本标准有出入，需根据实

际环境适当调整干燥时间；4、当环境温度低于 5℃或湿度大于 90%时不宜施

工，否则无法完整成膜。
